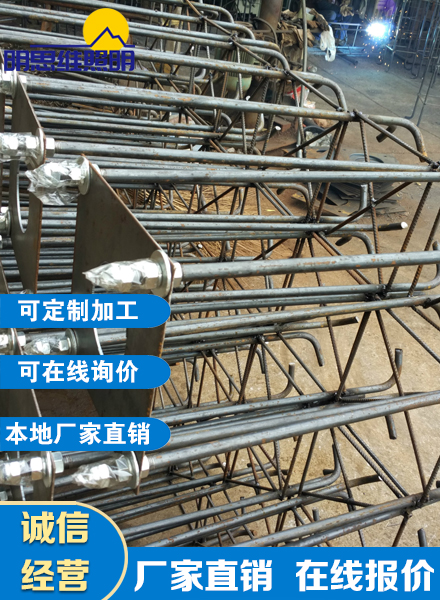

明思維桿件廠，路燈地籠20元起
    路燈基礎設計依據《架空送電線路基礎設計技術規定》DLT5219-2005、《架空絕緣配電線路設計技術規程》DL/T601—1996、《混凝土結構工程施工質量驗收規范》GB50204-2002、《建筑電氣工程施工質量驗收規范》GB50303-2002、《城市道路照明工程施工及驗收規程》CJJ89-2001、《電氣裝置安裝工程電氣照明裝置施工及驗收規范》GB50259——96以及相關規范要求。



目前，一般路燈基礎的深度滿足燈桿高度的1/6~1/8要求，基礎的長與寬根據路燈的燈型而定一般是600mm-800mm之間。例如：8米太陽能基礎規格900*900*1200mm，其預埋螺桿4-M18X850。燈桿上口徑Ø100，下口徑Ø200。



1、基本數據



1)基本數據:燈桿上口徑D1=0.1m,下口徑D2=0.2m，平均0.15m，面積8*0.15=1.2m2，預埋螺栓N=4根，其分布直徑d1=0.44m。



2)燈具迎風面積：0.55*0.35*2個燈=0.39㎡



3)燈臂迎風面積：3.2*0.06+2.5*0.048=0.32㎡



4)燈桿迎風面積：8*0.15=1.2㎡



5)太陽能板迎風面積：1.63*1.59*Sin25=1.09㎡



2、風壓計算



1)按風速40m/s計算，風壓為Wk=40²/1600=1.0kPa



3、風荷載計算



1)燈具：0.39*1.0*8=3.12kN.㎡)



2)燈臂：0.32*1.0*8=2.56kN.m3)



3)燈桿：1.2*1.0*8/2=4.8kN.m4)



4)太陽能板：1.09*1.0*8=8.72kN.m



小計：19.20kN.m



4、預埋螺栓驗算



燈桿預埋螺栓應用砼包封填實，驗算時不考慮安裝過程中，桿根砝蘭僅靠螺栓支撐的狀態。即取旋轉軸為桿根外接圓的切線。



桿根外接圓半徑r1=D2÷2=0.2÷2=0.1m;



螺栓分布半徑r2=d1÷2=0.44÷2=0.22m



螺栓的間隔θ=360÷4=90°



第1個螺栓在旋轉軸的另一側。



第1對螺栓到旋轉軸的距離為:Y(1)=0.11m



最后一個螺栓到旋轉軸的距離為Ymax=Y(2)=0.22+0.11=0.33m



Σ{[Y(i)]²}=2×0.112+0.332=0.133平米



Nmax=MΣ×Ymax÷Σ{[Y(i)]2}=19.20×0.33÷0.133㎡



Nmax=MΣ×Ymax÷Σ{[Y(i)]²}=19.20×0.33÷0.133=47.64KN



螺栓的最大拉力Nmax=47.64KN



若Q235鋼在不控制預緊力時，M18螺栓強度6.8等級最大允許拉力為52.8KN，因此建議選用M22螺栓。



5、基礎穩定按深埋理論計算



1)根據架空送電線路基礎設計技術規定DLT5219-2005，傾覆穩定計算要求進行計算。



2)桿高H0=8米，H0/h=8/1.2=6.67，滿足燈桿高度的1/6~1/8要求。



3)基礎埋深h=1.2m，寬b0=0.9m，長b0=0.9m;



h/b0=1.2/0.9=1.34，查表4-8取k0=1.20，



根據公式8.1.3-1：



b=k0×b0=1.20×0.9=1.08



查表4-9得：μ=11.2



如取可塑土，則m=48kN.m3，代入計算得：



若基礎埋深h=1.2m計算，48*1.08*1.2*1.2*1.2/11.2=8.02kN.m,不符合要求。



若基礎埋深h=1.8m計算，48*1.08*1.8*1.8*1.8/11.2=27.0kN.m



安全系數k=27.0/19.20=1.41



如為硬塑土則安全系數k=1.41×63/48=1.85>1.5，因此基礎尺寸符合要求。
