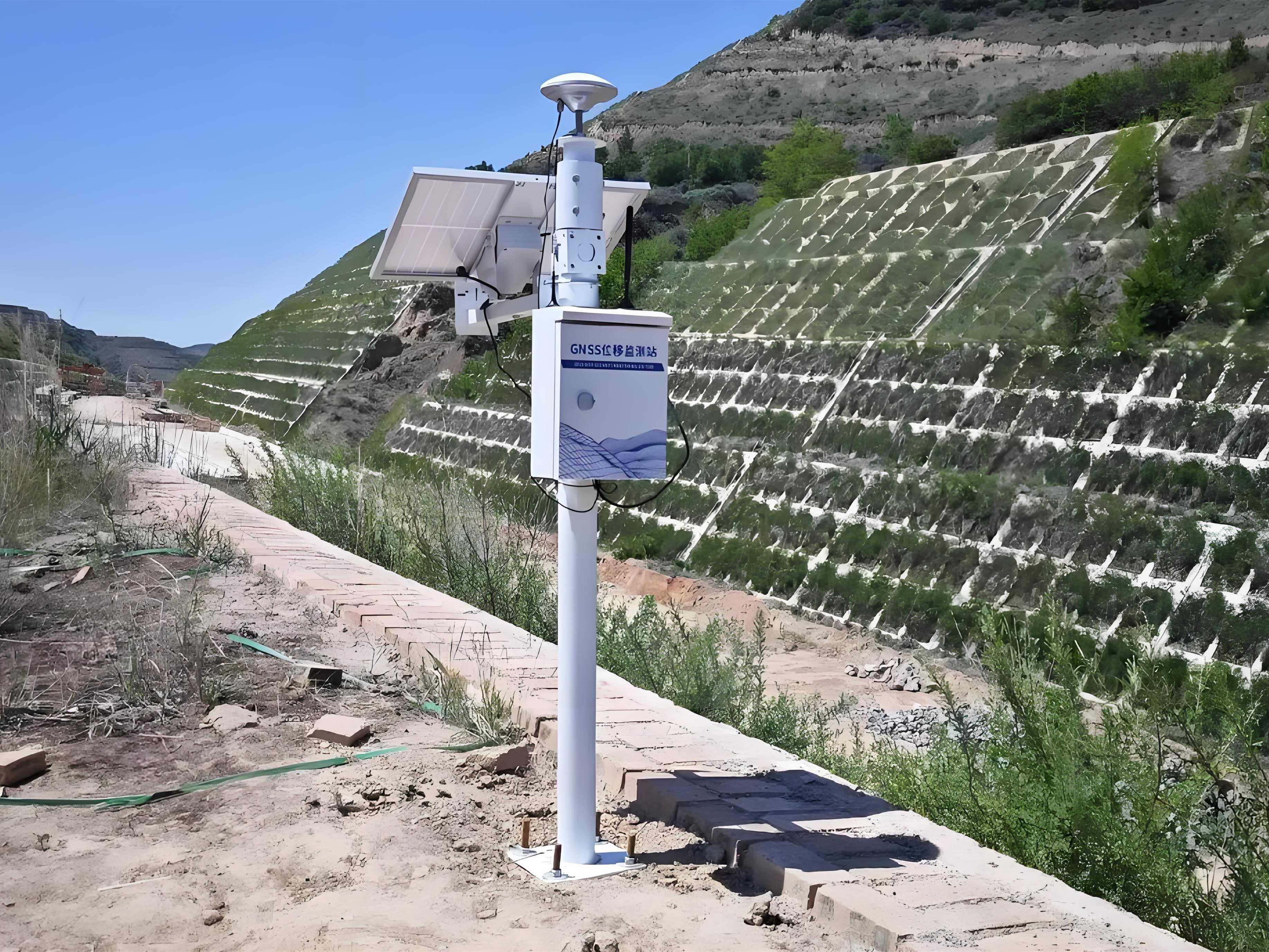

在基礎設施安全監測領域，雙模定位位移監測桿憑借厘米級測量精度已成為邊坡、橋梁等場景的核心監測裝備。其技術實現主要依托三大創新模塊構建精準測量體系。

GNSS+慣性導航雙模定位架構

設備采用北斗/GPS雙模衛星定位系統作為基準定位源，通過架設在地面的基準站與監測桿流動站形成實時差分定位（RTK）系統。當衛星信號受遮擋時，內置的高頻慣性測量單元（IMU）立即啟動補償機制，持續輸出200Hz的三軸加速度與角速度數據，確保位移監測的連續性。

多源數據融合算法

自主研發的KALMAN-STACK融合算法對衛星原始觀測值、IMU數據及氣壓高度計信息進行分層處理。第一層通過衛星載波相位平滑偽距消除電離層誤差，第二層運用擴展卡爾曼濾波實現毫米級位置解算，第三層結合環境溫濕度參數進行補償修正，最終將定位誤差控制在±8mm范圍內。

動態抗干擾設計

監測桿配備專利設計的四頻段抗干擾天線陣列，可自動識別并抑制2G/4G/5G通信頻段的同頻干擾。金屬桿體采用雙層屏蔽結構，使電磁干擾衰減值達到-65dB。經過72小時連續測試，系統在雷雨天氣下仍能保持0.9以上的數據完整率。

本套方案已成功應用于三峽庫區邊坡監測項目，累計部署327個監測點。實際運行數據顯示，系統在連續12個月的監測周期內，水平方向定位中誤差為±7.2mm，高程方向中誤差±9.8mm，有效預警了4次重大地質災害風險。
